Nanoparticle Photoresist
Products -
Description -
本公司提供高性能的量子點光阻(QDPR)解決方案，產品包括厚殼CdZnSeS/ZnS量子點分散液、高解析度QDPR、中低解析度QDPR。另也提供，其它功能性奈米粒子分散液體、墨水或光阻之訂製，如磁性奈米粒子、無鎘量子點、近紅外光量子點等。QDPR可實現光轉換的圖案化，並廣泛應用在：QD-microLED、QD-OLED、QD color filter、QD-EL、AR/VR microled microdisplay、QD生物成像及感測等。QDPR濃縮液接受規格訂製(如波長、材料、 粒徑、溶劑或公斤級的包裝。)
為了滿足色轉換的應用需求，TWNC獨家開發高藍光吸收度的厚殼量子點，採用(CdZn)(SeS)四元梯度合金厚殼結構，搭配低溫磊晶與高溫退火技術，其特點為產生之合金成分漸變結構可將晶格間之不匹配性達到接近零，可大幅增加殼層厚度，達到高藍光吸收度、耐熱、耐光及耐水氧之特性。另外搭配TWNC獨有的量子點表面接枝架橋劑技術，可將量子點分散於光阻系統常用的溶液中，如PGMEA或Cyclopentanone，使其可進一步與壓克力系光阻或環氧系光阻(SU-8)相容，並維持高量子產率(>90%)與高分散濃度(>20 wt%)。
厚殼CdZnSeS/ZnS量子點分散液 -
TWNC獨家開發高藍光吸收度的厚殼量子點對比InP/ZnSeS量子點在450 nm有卓越的藍光吸收性能解決MicroLED應用中漏光的問題。TWNC厚殼量子點分散液具備極佳的波長調控性能，可涵蓋可見光波段。
Specificaitons-
Product | PL λ (nm) | FWHM (nm) | Quantum Yield (%) | Abs | QD Size (nm) | Solvents | QD Content (wt%) | Viscosity (cps) |
|---|---|---|---|---|---|---|---|---|
QDSC-C535 | 535±3 | <25 | >90 | >1.5 | 12-16 | PGMEA/ Cyclopentanone | 20 | <10 |
QDSC-C540 | 540±3 | <25 | >90 | >1.6 | 12-16 | PGMEA/ Cyclopentanone | 20 | <10 |
QDSC-C545 | 545±3 | <25 | >90 | >1.6 | 12-16 | PGMEA/ Cyclopentanone | 20 | <10 |
QDSC-C620 | 620±3 | <25 | >90 | >2.2 | 13-21 | PGMEA/ Cyclopentanone | 20 | <10 |
QDSC-C625 | 625±3 | <25 | >90 | >2.2 | 13-21 | PGMEA/ Cyclopentanone | 20 | <10 |
QDSC-C630 | 630±3 | <25 | >90 | >2.2 | 13-21 | PGMEA/ Cyclopentanone | 20 | <10 |
高解析度/中低解析度量子點光阻 -
TWNC 也銷售與光阻客戶合作之QDPR產品，產品包括高解析度QDPR與中低解析度QDPR供不同需求如選購，相關資訊及詳細規格如下。
高解析度量子點光阻-
高解析度量子點光阻適用於AR/VR等微顯示器，TWNC-QD配合高解析度PR可達成 5 μm之高解析度。
圖為高解析度QDPR應用在AR顯示器之實例，圖為0.55吋的量子點色轉換膜玻璃，採用全黃光製程生產，共堆疊7種不同的高解析光阻材料，在藍光LED激發下可混成白光畫面，局部放大圖顯示紅色與綠色量子點子畫素的尺寸為5um，對應的畫面解析度為1984ppi。
Specificaitons-
Product | PL λ (nm) | FWHM (nm) | EQE | OD | OD/μm | Solid content (wt%) | Viscosity (cps) | Resolution (μm) |
|---|---|---|---|---|---|---|---|---|
HQDPR-C540 | 540 ± 2 | ≤23nm | >38 | 1.1@2.0μm | 0.55 | 20 ~30 | <10 | 5 |
HQDPR-C625 | 625 ± 2 | ≤24nm | >42 | 1.2@2.0μm | 0.6 | 20 ~30 | <10 | 5 |
中低解析度量子點光阻-
中低析度量子點光阻適用於一般商業顯示器，TWNC-QD配合中低解析度PR可達成 10-15 μm之解析度。
圖為中低解析度QDPR應用在一般商用顯示器實例，對應的畫面解析度為125 ppi。
Specificaitons-
Product | PL λ (nm) | FWHM (nm) | EQE (%) | OD | OD/μm | Solid content (wt%) | Viscosity (cps) | Resolution (μm) |
|---|---|---|---|---|---|---|---|---|
QDPR-C540 | 540 ± 2 | ≤23nm | >38 | 1.6@3.3μm | 0.48 | 20 ~30 | <10 | 11 |
QDPR-C625 | 625 ± 2 | ≤24nm | >42 | 1.9@3.0μm | 0.63 | 20 ~30 | <10 | 16 |
磁性奈米粒子分散液＆光阻 -

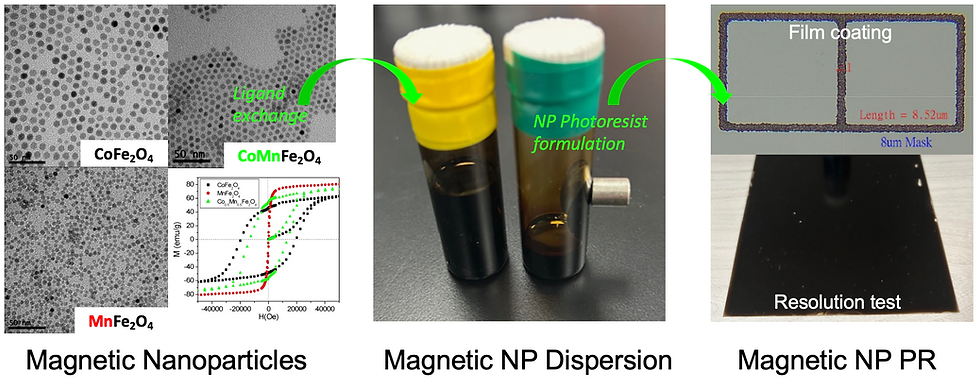

磁性奈米粒子光阻可應用於微機電(MEMS)、微感測器、電容器、生醫檢測等。TWNC獨有的奈米粒子表面接枝架橋劑技術，可將磁性奈米粒子分散於光阻系統常用的溶液中，如PGMEA或Cyclopentanone，使其可進一步與壓克力系光阻或環氧系光阻(SU-8)相容，並維持高磁特性與高分散濃度(>20 wt%)。現有產品以氧化鐵奈米粒子(Fe3O4 or γ-Fe2O3)為主，另接受其它磁性奈米粒子客製化，如CoFe2O4、MnFe2O4、(CoMn)Fe2O4、MnO等。濃縮液接受規格訂製(如材質、粒徑、溶劑或公斤級的包裝)。另外，也銷售負型壓克力系磁性奈米粒子光阻。
Specificaitons-
磁性奈米粒子分散液 -
Product | Compositions | Size (nm) | Ms of NPs (emu/g) | Solvent | NP Content (wt%) | Viscosity (cps) |
|---|---|---|---|---|---|---|
MIONP-FA15 | Fe3O4 | 15± 5 | 50 ~ 80 | PGMEA/ Cyclopentanone | 20 | <10 |
Customized NP Dispersion | MnFe2O4, CoFe2O4, MnO, etc. | 5 ~ 30 | 0 ~ 220 | PGMEA/ Cyclopentanone | 1 ~ 40 | <100 |
磁性奈米粒子光阻 -
Product | Composition | Size (nm) | Ms of NPs (emu/g) | PR type | NP Content in dry film (wt%) | Viscosity (cps) | Resolution (μm) | Solvent |
|---|---|---|---|---|---|---|---|---|
MIONP-PR-FA15 | Fe3O4 | 15± 5 | 50~80 | Acrylate | 45 | 3 | 8 | PGMEA |
References -
-
Chen, C.-J.; Chen, K.-A.; Chiang, R.-K. 12-3: Materialization of Mid-Resolution Quantum Dot Color Converters on G2.5 TFT-LCD Production Line for Micro-LED Displays. SID Symposium Digest of Technical Papers 2024, 55 (1), 128–131. https://doi.org/10.1002/sdtp.17470. (TWNC)
-
Chen, C.-J.; Chen, K.-A.; Chiang, R.-K. 62-1: High-Resolution Quantum-Dot Photoresist for Full-Color µ-LED Microdisplays. SID Symposium Digest of Technical Papers 2021, 52 (1), 884–887. https://doi.org/10.1002/sdtp.14826. (TWNC)
